待确认事项如下：

确认ESP32S2的端点可用数量
确认输入和输出端点的要求
确认USB的FIFO大小

**待确认事项如下：** - 确认ESP32S2的端点可用数量 - 确认输入和输出端点的要求 - 确认USB的FIFO大小

impressionyang added this to the 裸板项目开发进度 project 2024-11-26 10:56:54 +08:00

impressionyang commented

2024-11-26 17:45:38 +08:00

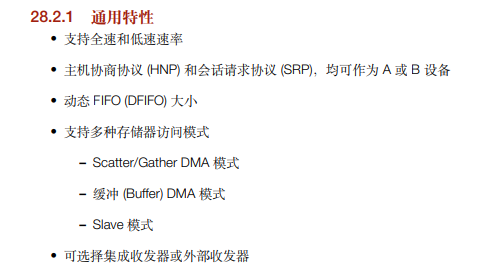

ESP32 S2 USB说明

概述

ESP32-S2 带有一个集成了收发器的 USB On-The-Go (OTG_FS) 外设。该 OTG_FS 外设可配置成主机模式或设备模式，完全符合 USB 2.0 协议规范。它支持全速 (Full-Speed, FS) 12 Mbit/s 和低速 (Low-Speed, LS) 1.5 Mbit/s 收发器，还支持主机协商协议 (Host Negotiation Protocol, HNP) 和会话请求协议 (Session Request Protocol, SRP)。

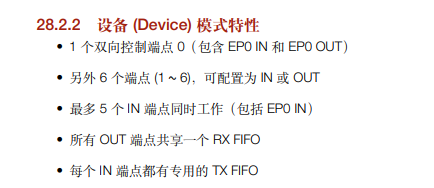

USB的端点数量

USB的FIFO大小

下图可知有4KB可进行分配

# ESP32 S2 USB说明 ## 概述 > ESP32-S2 带有一个集成了收发器的 USB On-The-Go (OTG\_FS) 外设。该 OTG\_FS 外设可配置成主机模式或设备模式，完全符合 USB 2.0 协议规范。它支持全速 (Full-Speed, FS) 12 Mbit/s 和低速 (Low-Speed, LS) 1.5 Mbit/s 收发器，还支持主机协商协议 (Host Negotiation Protocol, HNP) 和会话请求协议 (Session Request Protocol, SRP)。 ![image-20241126174316-s7rci0z.png](/attachments/a3321936-ee0a-454a-b2ad-4c06f566a932) ## USB的端点数量 ![image-20241126174257-l7l25du.png](/attachments/0d970560-02b7-4106-b260-b44a88206454) ## USB的FIFO大小下图可知有4KB可进行分配 ![image-20241126174154-s0rqef2.png](/attachments/9b602438-1192-4fb0-8e73-696452e7928f) <br />


34 KiB


41 KiB


34 KiB


12 KiB
